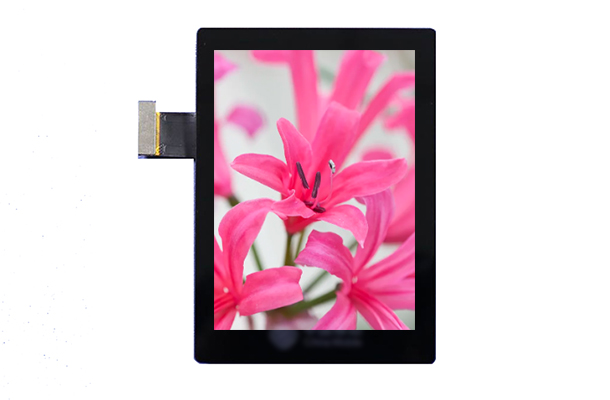

隨著科技的快速發展，液晶顯示技術逐漸成為各種電子產品中的重要組成部分。特別是小型液晶屏幕，如2.4寸TFT液晶屏，因其輕便、高清而廣泛應用于數碼相框、嵌入式設備、智能家居和便攜式游戲機等領域。本文將全面探討2.4寸TFT液晶屏的引腳功能，以及如何在實際項目中進行連接和應用。

　　一、液晶屏的基本構造

　　在深入引腳功能之前，我們首先要理解TFT液晶屏的基本構造。TFT(薄膜晶體管)液晶屏由多個層次組成，包括背光源、液晶模塊、驅動電路和控制芯片。背光源通過散射層將光均勻地分布，液晶模塊則負責顯示圖像內容。

　　透明的TFT層通過電壓調節液晶分子的排列，從而改變光線的透射狀態，讓不同顏色的光線得以組合形成我們所看到的圖像。由于其結構復雜，TFT液晶屏在連接和控制時需通過多個引腳進行信號傳遞和電源供給。

　　二、引腳功能概述

　　2.4寸TFT液晶屏通常配備多個引腳，每個引腳都有其特定的功能。在這里，我們將詳細介紹常見的引腳功能。

　　1. 電源引腳

　　- VCC引腳：此引腳用于提供正電源，通常在3.3V至5V之間，具體取決于液晶屏的型號。

　　- GND引腳：地引腳，是電源回路的重要組成部分，通常連接到電源負極。

　　2. 數據引腳

　　- D0-D7引腳：這些引腳用于傳輸8位或16位的數據信號，根據液晶屏的控制方式和要求來決定具體的連接方式。

　　- RS(寄存器選擇)引腳：用于選擇命令寄存器或數據寄存器，控制數據的傳輸方向。

　　- RW(讀/寫)引腳：該引腳用于指示當前操作是讀數據還是寫數據。

　　3. 控制引腳

　　- E(使能)引腳：通過該引腳的高低電平信號來控制數據的有效性，是時序控制的重要部分。

　　- CS(片選)引腳：用于選擇當前通信的液晶屏，以避免多個屏幕或設備同時干擾信號。

　　4. 背光引腳

　　- BL(背光)引腳：負責控制液晶屏的背光強度，影響顯示效果與功耗。

　　三、連接與驅動

　　連接2.4寸TFT液晶屏時，我們首先要確保電源電壓與引腳匹配。通常情況下，用戶可使用Arduino、Raspberry Pi等開發板來驅動液晶屏，從而簡化連接過程。

　　連接示例

　　舉例來說，假設我們使用Arduino UNO驅動2.4寸TFT液晶屏，連接方式可如下所示：

　　- 將VCC引腳連接到Arduino的5V引腳。

　　- 將GND引腳連接到Arduino的GND引腳。

　　- 將D0-D7引腳連接到Arduino的數字引腳(可選擇適合的引腳)。

　　- RS引腳連接到Arduino的一個數字引腳(如D8)。

　　- RW引腳可直接接GND(假設我們只進行寫操作)。

　　- E引腳連接到另一個數字引腳(如D9)。

　　- CS引腳連接到一個數字引腳(如D10)。

　　- BL引腳可連接到PWM引腳以調節亮度(如D3)。

　　編程與控制

　　成功連接液晶屏后，下一步就是編寫控制程序來進行顯示。根據不同的庫，我們可以參考相關文檔來編寫程序。例如，使用Adafruit的GFX庫和TFT庫進行繪制，基本代碼結構如下：

　　```cpp

　　include

　　include

　　// 定義液晶屏控制引腳

　　define TFT_CS 10

　　define TFT_RST 9

　　define TFT_DC 8

　　// 創建液晶屏對象

　　Adafruit_TFTLCD tft(TFT_CS, TFT_DC, TFT_RST);

　　void setup() {

　　tft.begin();

　　tft.setRotation(1);

　　tft.fillScreen(WHITE);

　　tft.setTextColor(BLACK);

　　tft.setTextSize(2);

　　tft.setCursor(0, 0);

　　tft.println("Hello, TFT!");

　　}

　　void loop() {

　　// 你的代碼

　　}

　　```

　　在上述代碼中，我們初始化了液晶屏并顯示了簡單的文本信息。在實際應用中，用戶可以通過更改`setCursor`、`setTextColor`等方法來控制文本的定位和顏色，甚至可以繪制圖形、圖像等。

　　四、常見問題與解決方案

　　在使用2.4寸TFT液晶屏時，用戶可能會遇到各種問題，常見的一些問題及解決方案包括：

　　1. 無顯示或顯示不正常：

　　- 檢查電源連接是否正常，確保VCC和GND引腳正確連接。

　　- 確認數據線連接無誤，并確保使用的引腳與程序設置一致。

　　2. 背光不起作用：

　　- 檢查BL引腳的連接是否正常，確保其能夠接收到適當的電壓信號。

　　- 如果使用PWM調節亮度，確保相應的引腳支持PWM。

　　3. 數據傳輸錯誤：

　　- 確保RS、RW、E引腳的電平信號正確。

　　- 檢查是否正確初始化了液晶屏并設置了正確的時序。

　　五、應用實例

　　2.4寸TFT液晶屏具有廣泛的應用場景，例如：

　　1. 數碼相框：可以顯示不同的照片及其信息，打造個性化展示效果。

　　2. 嵌入式設備：在智能家居、醫療設備等領域，觸摸屏的應用可以改善用戶交互體驗。

　　3. 可穿戴設備：在智能手表中，可以顯示時間、通知等信息，增加設備的實用性和美觀度。

　　2.4寸TFT液晶屏因其高對比度和廣泛的應用性，成為現代電子產品中不可或缺的組成部分。通過了解其引腳功能、連接方式和應用實例，用戶能夠在實際項目中有效利用這種液晶屏，提升產品的價值和使用體驗。在未來，隨著液晶技術的不斷進步，我們有理由相信，液晶屏將會有更廣泛的應用前景。
